HNG 100 poliester metálinizado

TIENDA GIGAHERTZ

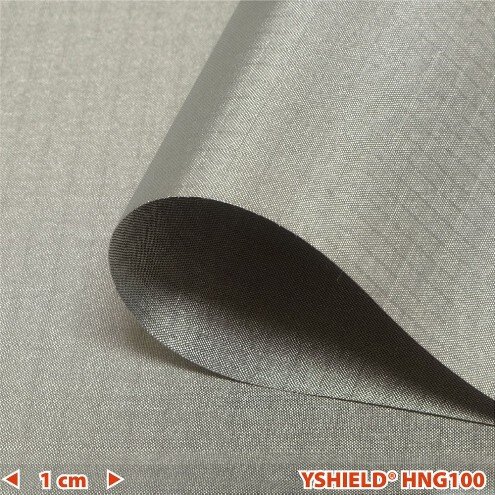

HNG100 es un tejido compacto, pesado poliéster metalizado de compensación para la protección contra la radiación de alta frecuencia (HF) y campos eléctricos de baja frecuencia (LF).

Este producto profesional con más de 100 dB de atenuación se utiliza normalmente para los ministerios de defensa, las casas bancarias, laboratorios, etc Cuando los competidores anuncian con 100 dB, ignoran el hecho de que la atenuación por lo general se reduce a algunos dB 80 a frecuencias más altas, que es idéntica a nuestro HNG80 o HNV80! Habíamos producido HNG100 con un alto contenido de metal. Con un restistance / cuadrado de sólo 0.003 ohmios y una estrecha anchura de la malla-HNG100 logra real de 100 dB, incluso a altas frecuencias.

Datos técnicos

Ancho: 130 cm
Longitud: A metros / rollo 20 m
Atenuación: 100 dB a 1 GHz
Peso: 140 g / m²
Grosor: 0,08 mm
Color: Antracita / Negro
Resistencia a la tracción: Muy buena en ambas direcciones, 220 N / mm
Materiales: Polyester, cobre, níquel, la capa de protección
Conductividad superficial: 0.003 ohmios (resistencia cuadrado)
Tratamiento

En caso de tratamiento HNG100 como capa intermedia se recomienda utilizar nuestra cola en dispersión conductor DKL90 para la adhesión. La pared y la parte trasera de HNG100 deben estar recubiertos con un rodillo de pintura. Inserte el material húmedo sobre húmedo. Corregir el problema de forma manual (con guantes desechables) y pulse un rodillo engomado contra el vellón para obtener una superficie libre de arrugas. Trabajar con rapidez y tira por tira sólo para que el pegamento DKL90 no se seca. A adherencia sin arrugas sólo es posible en superficies perfectamente nivel! superficies estructuradas (ingrain wallpaper, revoques texturados) tienen que ser suavizada.

Toma de tierra

Debido a la superficie de alta conductividad de este material puede ser contactado y conectado a tierra fácil de proteger a baja frecuencia (LF) campos eléctricos. Por tierra profesional le recomendamos nuestro enchufe de EST para la aplicación de auto colocación, o nuestra correa de EB a tierra en combinación con nuestra serie ES tomas de tierra para la unión adhesiva con nuestro pegamento DKL90 dispersión.

Blindaje de atenuación

La atenuación del blindaje se analiza regularmente en nuestro propio laboratorio o por el profesor Dipl.Ing. Pauli de la Universidad de las Fuerzas Armadas Federales alemanes en Munich debido a las normas ASTM D4935-10 y / o IEEE-STD-299 hasta 2006 . La línea en el diagrama representa la dirección radial de la polarización (en ambas direcciones, horizontal / vertical) e indica la atenuación realizable en la práctica. Encontrará el informe de ensayo anterior.
